Проектирование систем вентиляции в Санкт-Петербурге и Ленинградской области

Системы вентиляции проектируются для объектов различного назначения:

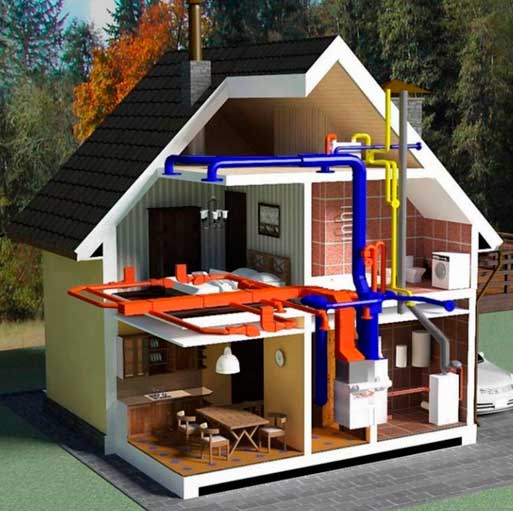

• Частные дома и квартиры — для комфортного воздухообмена в жилых помещениях.

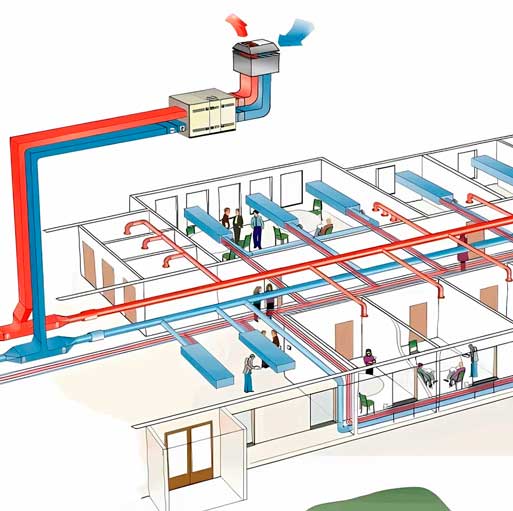

• Офисы и коммерческие помещения — для поддержания комфортных условий для сотрудников и посетителей.
• Магазины и торговые центры — с учётом потока посетителей и тепловых нагрузок.

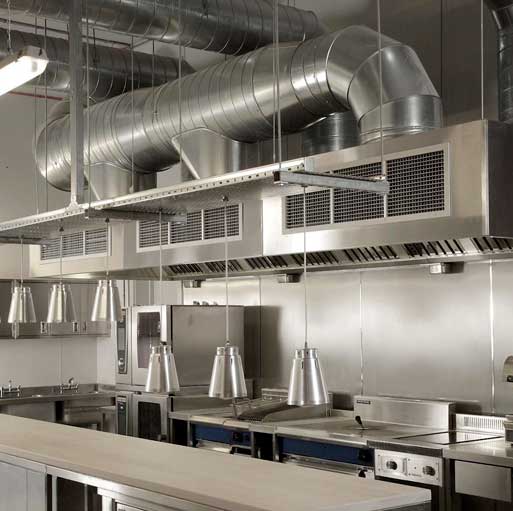

• Кафе и рестораны — с отдельными решениями для кухонь, залов и вспомогательных помещений.

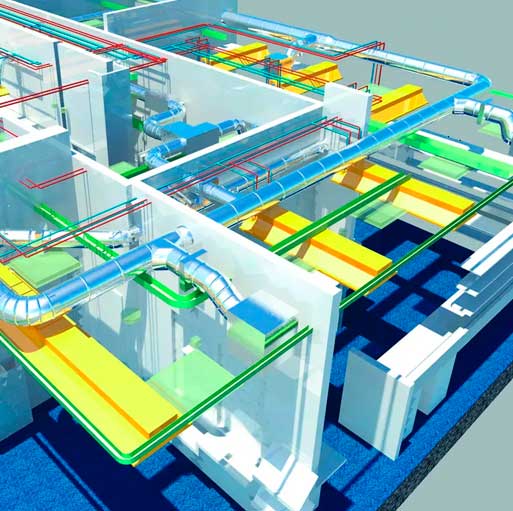

• Склады и производственные объекты — с учётом технологических процессов и условий эксплуатации.

Для каждого объекта система рассчитывается индивидуально, поскольку требования к воздухообмену зависят от назначения помещений, количества людей и характеристик оборудования.

Разработка проекта начинается со сбора исходных данных и анализа особенностей здания. Учитываются площадь и планировка помещений, количество людей, тепловыделения, существующие инженерные коммуникации и возможности размещения оборудования.

В состав проектных работ могут входить:

• расчёт необходимого воздухообмена;
• выбор типа вентиляционной системы и оборудования;
• разработка схем размещения воздуховодов и вентиляционных установок;
• определение параметров приточного и вытяжного воздуха;
• проработка автоматики и управления;
• подготовка проектной документации для монтажа.

Состав документации зависит от характеристик объекта и требований к проекту.

Проектирование вентиляционных систем требует разработки и согласования ряда документов, которые обеспечивают соответствие проекта нормативным требованиям и техническим условиям. Эти документы служат основой для реализации проекта и содержат всю необходимую информацию для выполнения работ. Основные документы, необходимые для проектирования вентиляционных систем, включают:

1. Техническое задание (ТЗ).

Это один из главных документов, который определяет требования заказчика к системе вентиляции. Техническое задание включает:

• Описание объекта проектирования (назначение здания, его особенности).
• Цели и задачи системы вентиляции (комфорт, удаление загрязнений, поддержание температуры и влажности).
• Условия эксплуатации и требования к микроклимату.
• Специфические пожелания заказчика (например, использование энергоэффективных решений, автоматизация, интеграция с системой кондиционирования).

2. Архитектурные чертежи и планы здания

Эти документы необходимы для определения расположения вентиляционных каналов, воздуховодов и оборудования. Архитектурные чертежи включают:

• Планы этажей с указанием расположения помещений.
• Разрезы и фасады здания для анализа вертикальных каналов.
• Информацию о несущих конструкциях, которые могут повлиять на размещение воздуховодов.

3. План инженерных сетей

Включает в себя информацию о расположении других инженерных систем, таких как отопление, водоснабжение, канализация и электроснабжение. Это важно для координации монтажа вентиляции и предотвращения конфликтов с другими системами.

4. Санитарные нормы и правила (СНиП, СП)

Проектирование вентиляции должно соответствовать действующим нормативам и правилам. Основные документы, на которые опираются проектировщики, включают:

• СНиП и СП, регламентирующие требования к воздухообмену, уровню шума, температурным режимам и влажности в помещениях.
• Нормативы по пожарной безопасности, регулирующие размещение противопожарных клапанов и систем дымоудаления.

5. Технические условия (ТУ)

Технические условия — это документ, в котором указаны требования к проектированию вентиляционной системы конкретного объекта. ТУ разрабатываются заказчиком или проектной организацией и содержат:

• Требования к объемам воздухообмена.
• Требования по температуре, влажности и качеству воздуха.
• Пожелания по использованию материалов и оборудования.

6. Аэродинамические расчеты

Это важная часть проектной документации, которая показывает, каким образом будет происходить перемещение воздуха в системе. Расчеты включают:

• Расчет объемов подаваемого и удаляемого воздуха.
• Расчет размеров воздуховодов и оборудования.
• Определение потерь давления и подбор вентиляторов.

7. Теплотехнические расчеты

Для поддержания комфортной температуры воздуха в помещениях необходимо провести расчеты теплопоступлений и потерь. Эти расчеты включают:

• Определение необходимой мощности нагревателей или охладителей воздуха.
• Определение эффективности использования рекуператоров тепла.

8. Электротехнические расчеты

Если вентиляционная система включает электроприводы, автоматику или контроллеры, необходимо предоставить расчеты по электропитанию системы:

• Определение мощности и нагрузки.
• Подбор проводов и схем подключения.

9. Проектная документация

Включает схемы и чертежи, необходимые для выполнения монтажных работ:

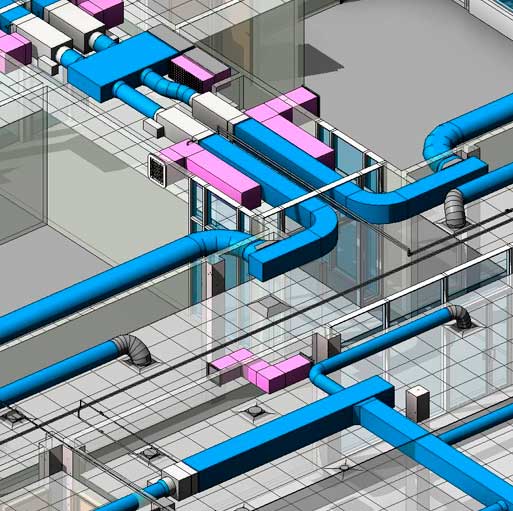

• План воздуховодов: определяет маршруты прокладки воздуховодов по помещениям и этажам здания.
• Схема расположения оборудования: включает размещение вентиляторов, фильтров, рекуператоров, решеток и других элементов системы.
• Схемы подключения электроприборов: указание точек подключения автоматики и электроприводов.

10. Раздел по пожарной безопасности

Поскольку вентиляционные системы могут способствовать распространению огня, особое внимание уделяется пожарной безопасности:

• Установка противопожарных клапанов и дымоудаления.
• Подбор оборудования, которое не поддерживает горение.
• Мероприятия по предотвращению распространения продуктов горения.

11. Сметная документация

Это расчет затрат на реализацию проекта, который включает:

• Стоимость оборудования (вентиляторы, воздуховоды, фильтры и т.д.).
• Стоимость монтажных работ.
• Стоимость пуско-наладочных работ.

12. Экологическая экспертиза

Для некоторых типов объектов, особенно промышленных, может потребоваться экологическая экспертиза, чтобы убедиться, что вентиляционная система соответствует требованиям по охране окружающей среды:

• Оценка уровня выбросов в атмосферу.
• Разработка мероприятий по снижению негативного воздействия на окружающую среду.

13. Разрешение на строительство и согласования

Для реализации проекта требуется получение разрешений от различных организаций:

• Согласование проекта с государственными органами (если объект подлежит государственной экспертизе).
• Получение разрешения на выполнение монтажных работ.

14. Исполнительная документация

После завершения монтажных работ формируется исполнительная документация, которая отражает фактически выполненные работы:

• Акт приемки выполненных работ.
• Исполнительные чертежи и схемы с учетом внесенных изменений.
• Сертификаты и паспорта на установленное оборудование.

При создании проекта вентиляции необходимо учитывать множество факторов, таких как размеры помещения, количество оборудования, технические требования и многие другие. В связи с этим, сроки создания проекта вентиляции могут значительно варьироваться, в зависимости от сложности задачи.

Обычно, для создания проекта вентиляции необходимо провести предварительный анализ помещения, определить требования по вентиляции, выбрать оптимальное оборудование, разработать схему вентиляции и подготовить соответствующую документацию. Этот процесс может занять от нескольких дней до нескольких недель.

В зависимости от задачи могут проектироваться различные системы.

• Приточная вентиляция обеспечивает подачу наружного воздуха в помещения. При необходимости предусматриваются фильтрация и подогрев.
• Вытяжная вентиляция удаляет отработанный воздух, избыточную влагу и запахи из соответствующих зон.

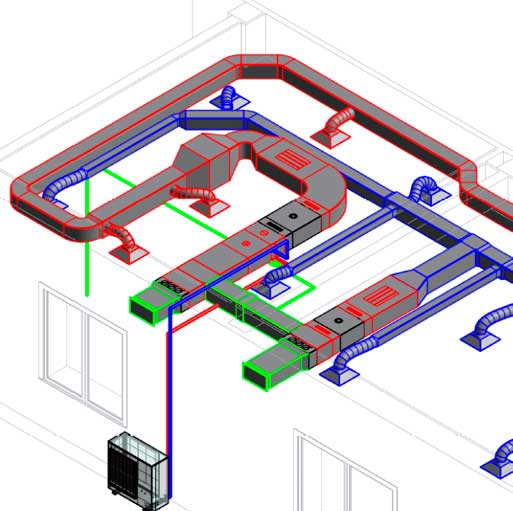

• Приточно-вытяжная вентиляция сочетает подачу и удаление воздуха, позволяя организовать контролируемый воздухообмен.
• Вентиляция с рекуперацией тепла позволяет использовать тепло удаляемого воздуха для подогрева приточного и потенциально снижать расходы на отопление.

Выбор системы определяется расчётами, условиями монтажа и требованиями к энергоэффективности здания.

1. Сбор исходных данных. Изучаются планы здания, назначение помещений и требования заказчика.
2. Расчёт воздухообмена. Определяются необходимые объёмы подачи и удаления воздуха.
3. Подбор оборудования. Выбираются вентиляционные установки, вентиляторы, фильтры и другие компоненты.
4. Разработка проектных решений. Прорабатываются трассы воздуховодов, места размещения оборудования и система управления.
5. Подготовка документации. Формируются материалы, необходимые для согласования технических решений и выполнения монтажных работ.

Продуманная последовательность помогает выявить ограничения на раннем этапе и уменьшить вероятность переделок во время монтажа.

Грамотный проект позволяет подобрать оборудование с учётом реальной нагрузки, избежать недостаточного или избыточного воздухообмена и заранее предусмотреть доступ к узлам для обслуживания.

Также на этапе проектирования можно учесть уровень шума, энергопотребление, взаимодействие с отоплением и кондиционированием. Это помогает повысить удобство эксплуатации системы и сократить риск дополнительных расходов после завершения строительства или ремонта.
