Проектирование систем чиллер-фанкойл в Санкт-Петербурге и Ленобласти

Что такое системы чиллер-фанкойл?

Система чиллер-фанкойл — это современная система кондиционирования и отопления, которая используется для поддержания комфортного микроклимата в различных зданиях, таких как офисы, торговые центры, жилые комплексы и другие коммерческие объекты. Эта система состоит из двух основных компонентов:

• Чиллер — это устройство для охлаждения воды. Он извлекает тепло из воды, охлаждая её, после чего охлажденная вода циркулирует по трубопроводной сети и подаётся в фанкойлы.
• Фанкойл — это устройства, которые представляют собой теплообменники с вентилятором. Они получают холодную или горячую воду от чиллера и используют вентилятор для распределения воздуха в помещении, регулируя температуру и обеспечивая комфортные условия.

Система чиллер-фанкойл отличается высокой эффективностью и гибкостью в использовании, поскольку она позволяет одновременно обеспечивать охлаждение и отопление помещений, что делает её идеальной для эксплуатации в различных климатических условиях.

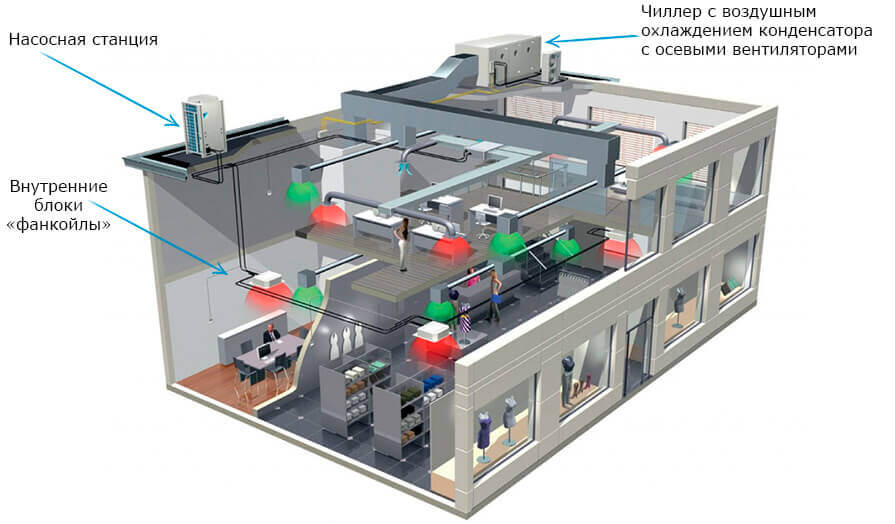

Особенности проектирования чиллеров с фанкойлами

Проектирование системы чиллер-фанкойл требует учёта нескольких специфических аспектов для обеспечения её эффективной работы и надежности. Вот основные особенности, которые необходимо учитывать при проектировании:

1. Правильный выбор мощности чиллера

Мощность чиллера должна быть подобрана с учётом тепловых нагрузок объекта, а также предполагаемой температуры наружного воздуха. Важно провести точные расчёты для выбора чиллера, который сможет эффективно охлаждать или нагревать воду в зависимости от сезона. Также стоит учитывать потребности в резервных мощностях для обеспечения бесперебойной работы системы в случае выхода оборудования из строя.

2. Расположение и размещение фанкойлов

При проектировании системы необходимо правильно расположить фанкойлы в помещениях для равномерного распределения температуры. Фанкойлы должны быть установлены так, чтобы эффективно распределять холодный или тёплый воздух по всей площади комнаты, избегая возникновения горячих или холодных зон. Также важно учитывать возможные шумовые характеристики работы фанкойлов.

3. Определение параметров трубопроводной сети

Система чиллер-фанкойл работает на основе циркуляции воды по трубопроводам. Проектирование требует точных расчётов для определения диаметра труб и количества необходимых насосов, чтобы обеспечить необходимую производительность системы. Прокладка труб должна учитывать особенности зданий, такие как расположение помещений, высоты потолков, а также требования по шумоизоляции и минимизации теплопотерь.

4. Система управления и автоматика

Для эффективного управления системой чиллер-фанкойл необходима автоматизация. Проектирование должно включать выбор системы управления, которая будет отслеживать температуру, влажность и другие параметры внутри помещений. Также важно предусмотреть систему аварийной сигнализации, чтобы своевременно выявлять и устранять неисправности.

5. Учёт сезонности и экономичности

Чиллер-фанкойл системы должны быть проектированы с учётом сезонных колебаний температуры. Это означает, что система должна быть способна эффективно работать как в летнее время (охлаждение), так и зимой (отопление). Важно также учесть энергоэффективность системы, выбрав подходящее оборудование для экономии энергии и снижения эксплуатационных расходов.

6. Особенности вентиляции и воздуховодов

Проектирование должно учитывать эффективное подключение системы фанкойлов к вентиляционным системам здания. Системы вентиляции и кондиционирования должны работать синхронно, обеспечивая оптимальные условия микроклимата для людей в помещении.

7. Звуковой комфорт

Некоторые чиллеры и фанкойлы могут быть источником шума. При проектировании важно учитывать акустические характеристики оборудования и его размещение, чтобы обеспечить комфорт для людей в помещениях.

8. Обслуживание и доступ к оборудованию

Важно предусмотреть возможность простого доступа для технического обслуживания оборудования, чтобы обеспечить регулярную чистку, замену фильтров и другие виды обслуживания. Это поможет увеличить срок службы системы и предотвратить возможные поломки.

9. Безопасность и соответствие нормам

Проект должен учитывать все необходимые нормы безопасности, включая требования к электрооборудованию, водоснабжению, а также обеспечению противопожарной безопасности. Все элементы системы должны быть сертифицированы и соответствовать действующим стандартам и требованиям.

В итоге, проектирование системы чиллер-фанкойл — это комплексный процесс, требующий учёта множества факторов, включая технические параметры, особенности эксплуатации, экономию энергии и соблюдение всех норм безопасности.

Тонкости при проектировании

При проектировании системы чиллер-фанкойл есть несколько тонкостей, которые требуют особого внимания для обеспечения её эффективности, надежности и долговечности. Вот некоторые из них:

1. Правильный выбор типа чиллера

Важнейшей деталью является выбор типа чиллера — воздушного или водяного охлаждения. В зависимости от типа здания и его особенностей, а также условий эксплуатации, один тип может быть предпочтительнее другого. Например, для крупных объектов с большим потоком людей чаще выбирают водяные чиллеры, так как они обеспечивают более высокую эффективность и экономию энергии.

2. Расчёт тепловых нагрузок и потерь

Очень важно точно рассчитать тепловые нагрузки для каждого помещения. Ошибки в этом расчете могут привести к тому, что система будет либо неэффективной, либо слишком мощной, что увеличит затраты на эксплуатацию. В расчёты следует учитывать как теплопотери здания, так и тепловыделение от внутреннего оборудования (например, компьютеров или освещения), а также количество людей в помещениях.

3. Определение оптимального количества и расположения фанкойлов

Количество и расположение фанкойлов зависят от типа помещения и планировки. Фанкойлы должны быть размещены таким образом, чтобы воздух равномерно распределялся по всему помещению. Неправильное размещение может привести к образованию зон с избыточным или недостаточным охлаждением/нагревом. Кроме того, фанкойлы должны быть установлены в местах, где не будет препятствий для циркуляции воздуха.

4. Возможности системы управления и автоматики

Эффективность системы чиллер-фанкойл зависит от качества автоматизированной системы управления, которая контролирует температурный режим, влажность, а также может работать в разных режимах в зависимости от времени суток или сезона. Важно продумать систему управления таким образом, чтобы она могла регулировать работу системы с учётом изменений в окружающих условиях и потребностях здания. Использование датчиков и интеллектуальных алгоритмов поможет снизить энергопотребление и повысить комфорт.

5. Шумовые характеристики

Фанкойлы могут создавать шум при работе, что важно учитывать при проектировании системы, особенно для помещений, где требуется повышенная акустическая комфортность (офисы, конференц-залы, жилые зоны). Применение шумопоглощающих материалов и грамотное расположение оборудования помогает минимизировать шум.

6. Энергетическая эффективность и энергоэффективные компоненты

Проектируя систему, следует уделить внимание выбору энергоэффективных компонентов. Это не только снизит эксплуатационные расходы, но и сделает систему более экологичной. Включение рекуператоров, использование переменной частоты для насосов и вентиляторов, а также выбор чиллеров с высокой сезонной эффективностью (например, с инверторными компрессорами) помогут существенно снизить потребление энергии.

7. Системы резервирования и безопасности

При проектировании важно предусмотреть системы резервирования для обеспечения бесперебойной работы в случае выхода из строя одного из компонентов. Например, можно предусмотреть резервные насосы, источники питания, системы аварийного охлаждения. Это особенно важно для объектов с высокими требованиями к климату, таких как серверные, медицинские учреждения или жилые комплексы.

8. Система трубопроводов и гидравлический расчет

Проектирование трубопроводов требует точного гидравлического расчёта, чтобы обеспечить оптимальную циркуляцию воды по системе. Важно правильно выбрать диаметр труб, расположение насосов и их мощность. Недооценка или переоценка диаметра трубопроводов приведет к ненадежной работе системы, а также к повышенным расходам на её эксплуатацию.

9. Учет сезонных изменений

Система должна эффективно работать как летом (для охлаждения), так и зимой (для отопления). Нужно предусмотреть, как система будет функционировать в разные сезоны, а также при изменении температуры наружного воздуха. Это включает выбор подходящих чиллеров и настройку системы автоматического регулирования.

10. Интеграция с другими системами здания

Система чиллер-фанкойл часто работает в связке с другими инженерными системами, такими как вентиляция, системы отопления и кондиционирования. Очень важно спроектировать систему таким образом, чтобы она была интегрирована с другими системами для повышения общей эффективности здания.

11. Долговечность и обслуживание

Проект должен включать в себя не только установку системы, но и удобство её обслуживания. Например, предусмотреть лёгкий доступ к фильтрам, вентиляторы для очистки воздуха, а также возможность быстрой замены компонентов в случае выхода из строя. Планы регулярного технического обслуживания должны быть учтены при проектировании.

12. Нормативные требования

Проектирование системы чиллер-фанкойл должно соответствовать строительным, санитарным и пожарным нормам, таким как СП (Свод правил) и ГОСТ. Это включает в себя требования по безопасности, энергоэффективности и минимизации воздействия на окружающую среду.

Таким образом, проектирование системы чиллер-фанкойл требует всестороннего подхода, внимательности к деталям и учёта множества факторов, от технических характеристик оборудования до удобства эксплуатации и обслуживания системы.

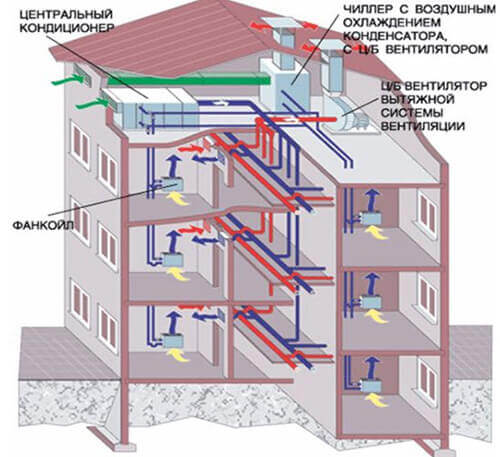

Системный эффект

Системный эффект — это явление, при котором результат работы системы больше, чем сумма результатов работы отдельных её компонентов. Этот эффект возникает из-за взаимодействия элементов системы, которые усиливают или дополняют друг друга, создавая дополнительную ценность или производительность, которую невозможно получить, если рассматривать эти элементы по отдельности.

В контексте систем чиллер-фанкойл системный эффект проявляется в нескольких аспектах:

1. Эффективность работы оборудования

Когда система чиллер-фанкойл спроектирована правильно, она работает с высокой энергоэффективностью, поскольку чиллеры и фанкойлы работают синхронно, оптимизируя потребление энергии. Это взаимодействие элементов позволяет снизить энергозатраты, поскольку каждый компонент системы способствует повышению общей эффективности.

2. Повышение комфортности

Системы чиллер-фанкойл обеспечивают более стабильный и равномерный климат в помещении. Когда фанкойлы работают в связке с чиллерами, они регулируют температуру воздуха более точно и эффективно, что улучшает условия для работы или проживания. Это создаёт комфортный микроклимат, который улучшает продуктивность и здоровье людей.

3. Гибкость и адаптивность

Система чиллер-фанкойл может адаптироваться к изменяющимся условиям, например, меняющимся температурным условиям наружного воздуха или нагрузке в здании. Взаимодействие чиллера и фанкойлов позволяет системе эффективно распределять ресурсы (холод или тепло), что делает её подходящей для круглогодичного использования в различных климатических зонах.

4. Долговечность и надёжность

Системный эффект в проектировании чиллер-фанкойл системы также заключается в долговечности и надёжности всей системы. Когда все компоненты правильно интегрированы, они уменьшают нагрузку на каждый из них, что ведет к меньшему износу и более долгому сроку службы оборудования.

5. Снижение затрат на обслуживание и эксплуатацию

Когда система чиллер-фанкойл работает как единое целое, управление ею становится проще, что приводит к меньшим затратам на обслуживание. Отсутствие необходимости в постоянных регулировках и замене компонентов снижает эксплуатационные расходы.

Таким образом, системный эффект системы чиллер-фанкойл заключается в том, что правильно спроектированная и скоординированная работа её компонентов значительно повышает её общую производительность, эффективность, комфорт и экономичность эксплуатации.

Мембранный бак

Мембранный бак — это резервуар, используемый в системах водоснабжения и отопления для поддержания стабильного давления воды. Он состоит из корпуса и мембраны, разделяющей его на две части: одну для воды, другую — для воздуха или инертного газа (чаще всего азота). Мембранный бак используется для сглаживания колебаний давления в системе, предотвращая частые включения насосов, что помогает продлить срок службы оборудования и повысить эффективность работы системы.

Основные функции мембранного бака:

• Регуляция давления: Мембранный бак поддерживает оптимальное давление в системе, снижая его резкие колебания и обеспечивая стабильную работу оборудования.
• Защита насосов: Частые включения и выключения насосов могут привести к их износу. Мембранный бак уменьшает количество таких циклов, что увеличивает срок службы насосов.
• Сглаживание пиковых нагрузок: В моменты быстрого потребления воды (например, при включении нескольких кранов) мембранный бак помогает избежать резких падений давления.
• Предотвращение гидравлического удара: Мембранный бак смягчает последствия гидравлического удара, который может возникнуть при резком закрытии клапанов или отключении насосов, защищая систему от повреждений.

Принцип работы:

Когда насос начинает подкачивать воду в систему, мембранный бак наполняется водой, сжимающей газовую часть (воздух или инертный газ). Когда давление в системе падает (например, при открытии крана), мембранный бак высвобождает запасённую воду, компенсируя падение давления и поддерживая стабильную работу системы.

Применение:

• Системы отопления (для поддержания давления в закрытых контурах).
• Водоснабжение (для бытовых и промышленных объектов).
• Гидроаккумуляторы в насосных станциях.

Преимущества:

• Уменьшение частоты включений насосов.
• Повышение долговечности насосного оборудования.
• Стабилизация давления в системе.
• Снижение энергозатрат.

Мембранные баки — это надежный и важный элемент в большинстве современных систем водоснабжения и отопления, обеспечивающий их долговечность и эффективность.
